SSF系列高品质制砂楼系统

产品视频

产品简介

沙子，是混凝土建筑物不可缺少的骨料。据认为，过去被大量开采的天然砂目前已经面临枯竭的危机，在不远的将来，水泥混凝土将100%使用加工的碎石和碎砂，对此，直接关系到混凝土性能的碎石和碎砂的质量已经成为不容忽视的问题。为了迅速应对这种现状，面向未来，一帆公司在一直致力于解决碎砂领域存在的问题，着手研究开发新技术，并成功的制造了满足时代需求的生产设备，这就是SSF制砂成套设备。

SSF系列高品质制砂楼系统采用干法生产工艺和楼式布局，具有占地面积小，环保系数高，工艺实现方便的显著优点。其主要由上料系统、制砂系统、选粉系统、成品输出系统、除尘系统、石粉存储以及电气控制系统等部分组成；楼站整体可依据客户要求进行封装，不受天气影响，全天候生产，同时起到防尘降噪的效果。若使用经由一帆破碎设备生产的原料，则制砂效果更佳。SSF系列高品质制砂楼系统用途：商品混凝土，干混砂浆，建筑垃圾再生骨料。

郑州一帆不仅能为您提供高性价比的楼站制砂系统，还能为您“量身定制”制砂需求解决方案。

高品质机制砂五项关键物理指标：

粒型：针、片状颗粒含量≤8%

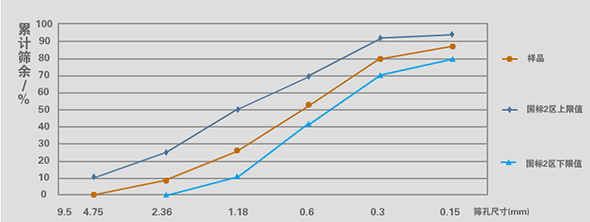

颗粒级配：符合GB/T14684-2011标准

石粉含量：5%-15%

含水量（商混）：3%-5%

细度模数：2.3-3.0可调

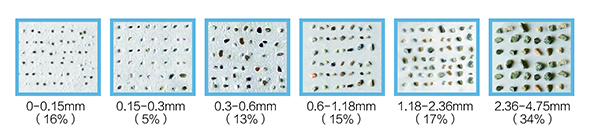

传统砂的弊端：

级配不合理；

含粉、含泥量过高；

粒型呈扁平、长条状；

传统机制砂

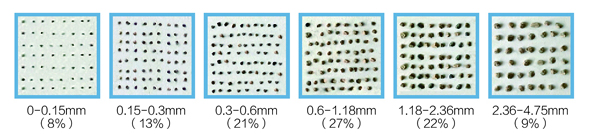

优质机制砂的特点：

粒型圆润；

级配合理；

含粉可控；

制砂楼优质机制砂

制砂楼主要核心部件

制砂楼主要部件

SSF系列制砂楼核心部件包括：整形制砂系统、筛分系统、动力分级系统、动力分级系统、除尘分离系统、拌湿系统、监控系统、自动控制系统、细颗粒分离系统、除泥系统（定制）和除水系统（定制）等。

整形制砂系统

腔型设计优，主刀头外有侧刀头，叶轮结构不同适应不同工况

无接触密封的稀油润滑，叶轮线速度达85m/s，高于70m/s的一般数值

制砂机水平放置在地面，震动小，楼站高度降低，更安全稳固

采用新型叶轮及合金制造，更耐磨损
筛分系统

三轴椭圆筛和高频振动筛两种

细料粉料分级更细致、效率更高

具有防堵特性

可移动料仓

可移动料仓，使您检修零障碍
动力分级系统

可以把成品中的1.5mm以下的料先行分离出来，减少筛分设备负荷，从而达到增加筛分产量的目的，再通过连接除尘器可以对含粉量的进行有效调节。

动力分选系统

除具备动力分级系统的功能外，还自带除尘选粉功能，降低系统中除尘器的功率。
拌湿系统

使成品砂含水率合格，成份均匀，不易离析；

自适应加温，让物料拌湿均匀，饱和面干，含水率控制在3-5%；

配套商混站用，干混砂浆不需要。

除尘分离系统

智能控制：风压自动控制，与除尘闭路循环，减少除尘能耗，除尘体积小

先选粉，减少筛子负荷，提高筛分效率

电子皮带秤：解决不同工况粉含量
监控系统

在线实时监测设备生产状态，并进行安全连锁管理

如果出现异常工况，可准确提示设备故障点提醒工作人员进行定位查看与检修，实现准确故障定位排查

PLC智能操控技术，节省人力、物力

自动控制系统
通过传感器对各设备进行实时监控，并可数字化调整设定参数，从而满足成品料机制砂细度模数及级配的不同需求

中控室通过工控机对系统各可调环节进行数字化管理，全界面操作，简单高效

系统有多种预设模式可选，满足不同工况需求，另可人工手动模式，提供更针对性的定制化配比方案
细颗粒分离系统
制砂机进料之前，先分离细颗粒及细粉

除泥系统（定制）
制砂机进料之前，先分离泥土
除水系统（定制）
楼式制砂系统可选配去除水份装置，保证物料水份可控

SSF系列纯制砂楼站技术参数：

型号		SSF60	SSF100	SSF150	SSF200	SSF450
项目	单位
进料粒径	mm	≤40
进料水分含量		≤3%
进料泥土含量		≤1%
原料种类		非风化的各种软、硬岩石，抗压强度值80-300MPa
机制砂生产能力	t/h	40-60	60-100	100-150	150-200	300-450
细度模数		2.3-3.0可调
石粉含量		5-15%
针、片状颗粒含量		≤8%
粉尘控制		大气污染物排放低于GB16279《大气污染综合排放标准》
电控		计算机中央控制系统
装机功率	kw	≈317	≈600	≈1260	≈1464	≈3630

SGF系列砂石同出楼站技术参数：

型号		SGF150	SGF250	SGF350	SGF500
项目	单位	SGF150	SGF250	SGF350	SGF500
进料粒径	mm	≤40
进料水分含量		≤3%
进料泥土含量		≤1%
原料种类		非风化的各种软、硬岩石，抗压强度值80-300MPa
机制砂最大生产能力	t/h	40-60	40-100	100-150	150-200
碎石最大生产能力	t/h	60-90	100-150	150-200	200-300
细度模数		2.3-3.0可调
石粉含量		5-15%
针、片状颗粒含量		≤5%
粉尘控制		大气污染物排放低于GB16279《大气污染综合排放标准》
电控		计算机中央控制系统
装机功率	kw	≈360	≈600	≈1260	≈1464

备注：上述最大生产能力是以入料为石灰岩，粒径0-40mm、成品砂细度模数Mx=3.0为前提的最大产能。实际产能与破碎物料的物料性能、给料方式、进料粒度及其组成有关。

工程案例

项目名称：

安徽池州长九神山工程7套精品制砂楼项目

生产能力：
≥1300t/h

设备配置：

序号	名称	数量
1	整形制砂系统
2	直线振动筛
3	除尘系统
4	斗式提升机
5	选粉系统
6	拌湿系统
7	拌湿机
8	集中电控设备

项目介绍：

2018年6月初，郑州一帆凭借雄厚的技术实力和行业高水平的制砂楼系统方案，成功中标中电建安徽长九神山7套楼站式制砂系统采购项目，项目实施中公司组织精干力量，要求员工严格把控质量关，加班加点完成项目所需设备和生产、制造、发货任务，公司投入了大量的人力物力财力，力求在为客户提供高品质精品砂石骨料的同时，为全球大型绿色建筑骨料生产基地的建设尽一份力。如今，项目已经顺利投产，今后我们也将持续助力为市场提供更加优质的精品砂石骨料。

目前市场上对绿色环保人工砂石骨料的需求越来越迫切，郑州一帆作为绿色环保型精品制砂楼提供商也始终坚持零排放、无污染的生产加工模式，公司生产的制砂楼系统拥有集约型塔楼式全封闭布局，集制砂、粒型优化、石粉控制、级配调整、含水率控制、环保处理于一体，不但提高了生产效率，更实现了机制砂粒型、级配、含粉量等各项指标的大大提升，使机制砂的性能媲美天然砂，为砂石、水泥、混凝土产业链的发展创造新的机会和价值。

郑州一帆制砂楼系统投放市场以来就受到了市场和客户的广泛关注，成品料粒度更是刷新了市场上对精品砂石骨料的认知，因此，在高效精品制砂楼项目方案实施方面，郑州一帆很有发言权，公司在北京、安徽、河北、山东等地区拥有多个高品质制砂楼项目已经成功投产。如今池州项目顺利投产，为郑州一帆制砂楼系统今后的发展写下了浓墨重彩的一笔，该生产基地正式投产运营后，将成为绿色建筑骨料产业的标杆和典范，同时也标志着郑州一帆成为绿色建筑骨料行业优质设备提供商。

项目名称：

邢台中联400t/h精品制砂楼系统生产线

生产能力：
400t/h

设备配置：

序号	名称	数量
1	给料机
2	整形制砂系统
3	直线振动筛
4	除尘系统
5	斗式提升机
6	砂石粉分离机
7	级配调整机
8	皮带输送机
9	集中电控设备

项目介绍：

参加“智能与生态相得，产业与自然和谐”高峰论坛的政府及砂石协会领导，参观了我公司为邢台中联新型建材示范园提供的精品制砂楼生产线，对设备的环保特性提出了赞扬，并进一步询问了生产线安装配置情况。

该项目由两套人工精品制砂楼系统组成，加工的主要物料为石灰石，这套系统集分离整形制砂系统、筛分系统、动力分级系统、除尘分离系统、拌湿系统、监控系统、自动控制系统、细颗粒分离系统、除泥系统（定制）和除水系统（定制）为一体，为客户提供5mm以下的精品砂石骨料，成品料将用于混凝土搅拌站，整套系统采用双线双楼式结构，布局紧凑、整体封装、环保高效。

邢台中联建材示范园的这两套精品制砂楼系统主要用于混凝土搅拌站，60mm以下的原料由皮带机输送至整形制砂机进行制砂整形，再经过提升机传送至筛分系统进行筛分；大于5mm的则要再次返回制砂机进行破碎，物料粒度小于5mm的进入分离拌湿系统，之后输送至粉尘分离系统，通过干法除粉技术，可使成品砂中的含粉量保持稳定。

郑州一帆的SSF系列制砂楼系统是先进的干式制砂系统，它采用高度集约塔楼式全封闭布置，技术独特，性能稳定，安全系数高，整套系统通过技术工艺和环保手段实现零污染、零排放、零废料的环保目标。系统集高效制砂、粒型优化、石粉控制、级配调整、含水率控制、环保处理于一体，不但明显提高了生产效率，更实现了机制砂粒型、级配、含粉量等各项指标的大大提升。
